【Linux技术分享】ie下增加导入pfx证书功能

ie下增加导入pfx证书功能

问题概述

目前wine下不支持pfx证书导入功能，但是window下证书导入很多种方案，比如ie导入，用certutil.exe导入，组件导入，并且导入存放方案也有很多种，wine目前只支持ie下简单的cer证书导入，该文档方案旨在支持wine下ie的pfx证书导入功能

名词解释

• pfx证书：PFX（Personal Information Exchange）是一种证书和私钥的打包格式，也称为PKCS#12，通常用密码保护（对称加密）。大概组成部分如下：
  1. 一个或多个X.509证书（公钥）
  2. 对应的私钥（RSA/ECC私钥）
  3. 证书链（可选的中间CA证书）
  4. 属性信息（友好名称、密钥用法等）
• GNUTLS：GNUTLS（GNU Transport Layer Security Library）是一个开源的SSL/TLS加密库。目前wine后端解密框架就用的是这个。
• ActiveX：ActiveX 是 Microsoft 在1996年推出的组件对象模型（COM）技术，主要用于在Web浏览器中嵌入和运行丰富的交互式内容。用户可以通过自己编写的JavaScript脚本，来查询注册表找到对应的DLL/OCX，从而调用dll中的接口函数。

  现状

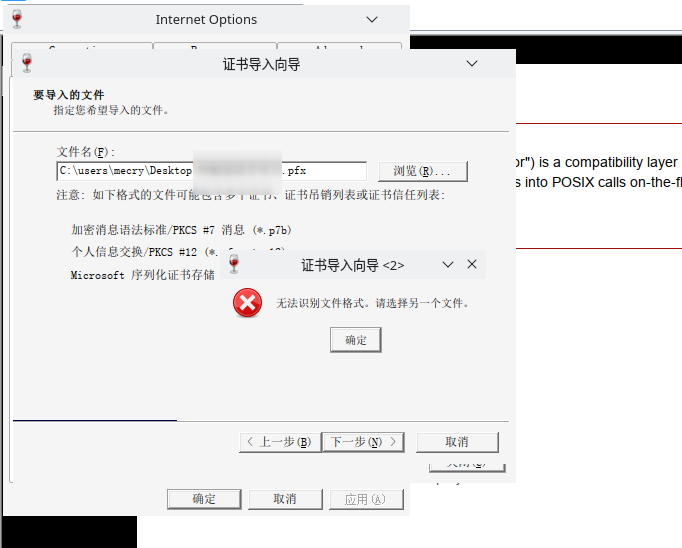

1. 用户目前使用的是ie导入的pfx证书，弹出无法识别，导入效果如下：


修复方案

增加wine下无法导入.pfx证书界面

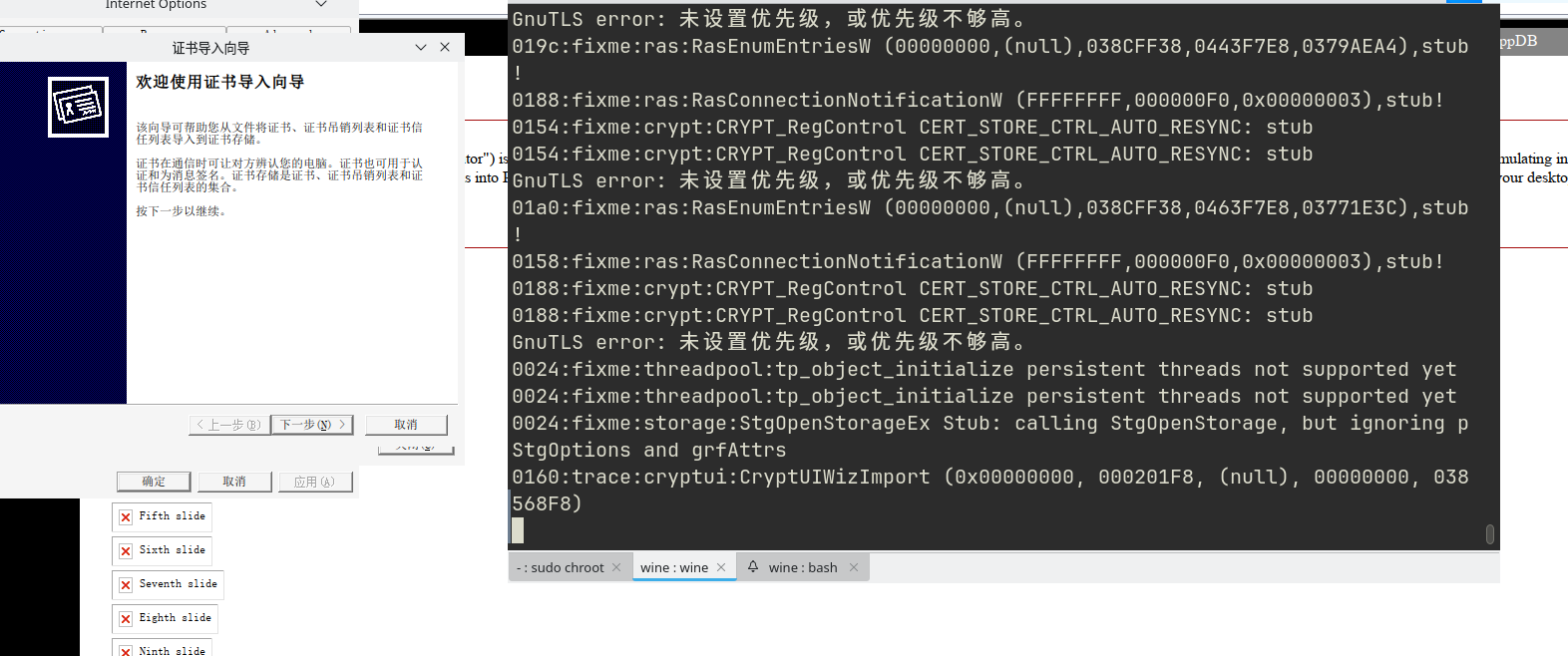

1. 打开日志通道定位ie导入证书的界面是通过cryptui进行显示的


2. 该模块导入证书主要分两类，ui模式导入和非ui模式导入，代码如下

   if (!(dwFlags & CRYPTUI_WIZ_NO_UI))
       ret = show_import_ui(dwFlags, hwndParent, pwszWizardTitle, pImportSrc,
       hDestCertStore);
   else if (pImportSrc)
       ret = do_import(dwFlags, hwndParent, pwszWizardTitle, pImportSrc,
       hDestCertStore);

3. 在ie中进行导入证书是通过show_import_ui进行处理，该函数是一个页面式的窗口过程

   ......
   pages[nPages].pfnDlgProc = import_welcome_dlg_proc;
   ......
   pages[nPages].pfnDlgProc = import_file_dlg_proc;
   ......
   pages[nPages].pfnDlgProc = import_store_dlg_proc;
   ......
   pages[nPages].pfnDlgProc = import_finish_dlg_proc;
   ......

4. pfx证书导入在import_file_dlg_proc函数中处理，大致流程是import_file_dlg_proc->import_validate_filename->open_store_from_file->CryptQueryObject

5. 在CryptQueryObject函数中就是处理证书的，该模块就实现cryptui->crypt32模块的跳转函数

6. 但是在import_validate_filename函数中根本没有处理pfx文件加密的问题，pfx中存在私钥，大部分情况都会需要输入密码

7. 流程完整性考虑密码输入应该在>CryptQueryObject函数中处理，但是crypt32模块理论上不应该有ui处理，所以pfx密码输入需要放在import_validate_filename函数中，当HCERTSTORE source = open_store_from_file(data->dwFlags, fileName,&data->contentType);函数获取data->contentType == CERT_QUERY_CONTENT_PFX时，通过pfx导入函数将source/证书存储句柄重新获取，

8. 修改代码如下，通过show_import_pfx_password_dialog获取pfx密码，通过PFXImportCertStore导入

   HCERTSTORE source = open_store_from_file(data->dwFlags, fileName,
           &data->contentType);
           if(data->contentType == CERT_QUERY_CONTENT_PFX){
               WCHAR password[MAX_STRING_LEN] = {0};
               if (show_import_pfx_password_dialog(hwnd, fileName, password, MAX_STRING_LEN))
               {
                   CRYPT_DATA_BLOB blob;
                   if(CRYPT_ReadBlobFromFile(fileName, &blob)){
                       if(PFXIsPFXBlob(&blob))
                       source = PFXImportCertStore(&blob, password,
                                           CRYPT_EXPORTABLE | CRYPT_USER_KEYSET);
                   }
               }
           }

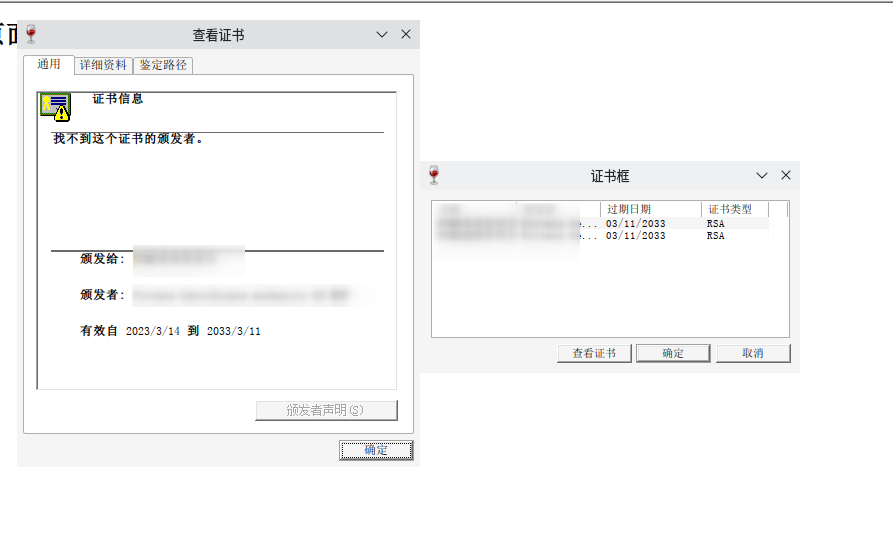

9. 导入证书显示效果如下：


   处理wine下无法获取.pfx证书密钥问题

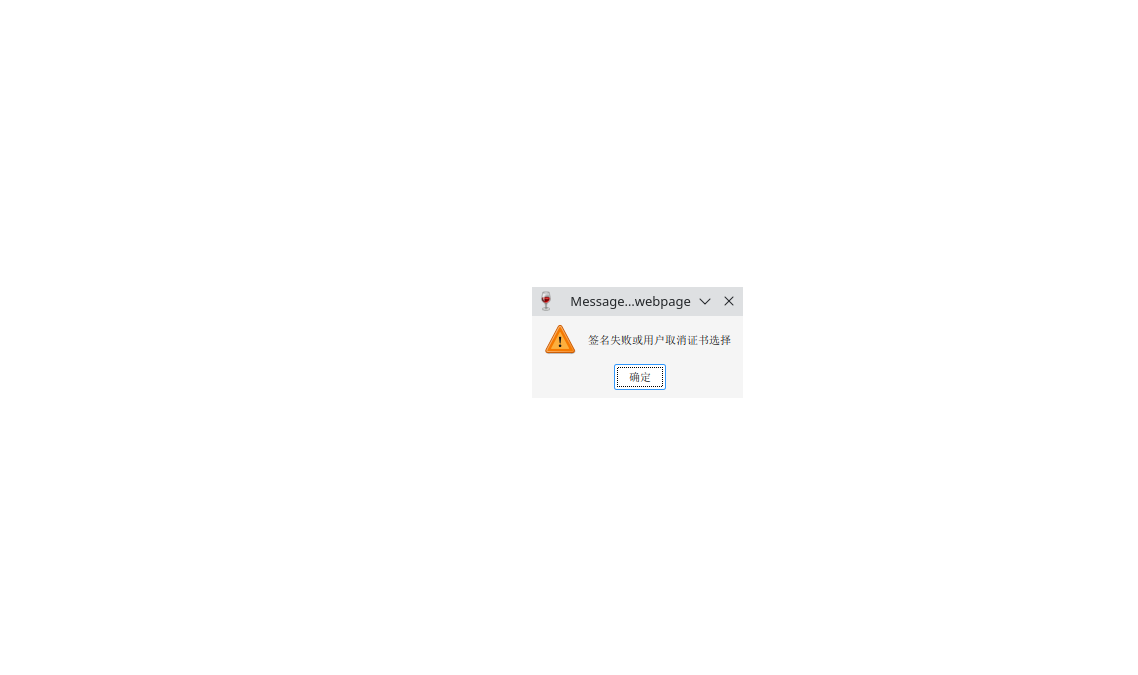

10. 应用程序通过activeX调用用户模块，再获取指定pfx密钥，目前获取失败，显示如下：


11. 通过日志发现wine是调用CRYPT_RegReadSerializedFromReg函数 从注册表读取序列化的证书数据

    0160:trace:crypt:CRYPT_RegReadSerializedFromReg Adding cert with hash L"EEC56C95D5A99DC4E06FE92225387507C2B30061"

12. 创建证书上下文

    0160:trace:crypt:CertCreateCertificateContext (00000001, 03732EAE, 1059)
    0160:trace:crypt:CryptDecodeObjectEx (0x00000001, #0002, 03732EAE, 1059, 0x00008000, 00000000, 03169B30, 03169B34)

13. 读取证书属性（关键步骤）
    0160:trace:crypt:read_serialized_KeyProvInfoProperty L”mecry”,L”Microsoft Enhanced Cryptographic Provider v1.0”,1,00000000,0,00000000,3

14. 设置证书属性
    0160:trace:crypt:CertSetCertificateContextProperty (00D16ED8, 2, 00000000, 0441B130)
    0160:trace:crypt:CertSetCertificateContextProperty (00D16ED8, 3, 00000000, 03169A0C)

15. 访问私钥，尝试获取与证书关联的私钥，打开密钥容器 “mecry”
    0160:trace:crypt:CryptAcquireCertifduiicatePrivateKey (00D16F58, 00000000, 00000000, 0316BEB8, 0316BE74, 00000000)
    0160:trace:crypt:CryptAcquireContextW (0316A14C, L”mecry”, L”Microsoft Enhanced Cryptographic Provider v1.0”, 1, 00000000)

16. 解密受保护的私钥（核心），私钥数据以加密形式存储（738字节）使用 CryptUnprotectData 解密，解密后得到596字节的RSA私钥BLOB
    0160:trace:crypt:CryptUnprotectData called
    0160:trace:crypt:CryptUnprotectData pDataOut cbData: 596

17. 私钥BLOB结构
    07,02,00,00,00,a4,00,00,52,53,41,32,00,04,00,00,01,00,01,00,51,41,bd,94,b1,e8,71,d1,28,b6,a0,5c,8c,59,32,6b…
    BLOB类型：07 = PRIVATEKEYBLOB
    密钥类型：RSA_KEYX (RSA密钥交换)
    密钥长度：1024位（0x400 = 1024）

18. 导入私钥到CSP，将解密后的私钥导入到加密服务提供者(CSP)，创建RSA密钥对象
    0160:trace:crypt:import_key blob type: 7
    0160:trace:crypt:new_key alg = “RSA_KEYX”, dwKeyLen = 1024
    0160:trace:crypt:import_private_key installing key exchange key

19. 哈希计算创建SHA1哈希对象（0x8004 = CALG_SHA1），对数据 “abcde”（5字节）进行哈希
    0160:trace:crypt:CryptCreateHash (0x38aa160, 0x8004, 0x0, 00000000, 0316BEBC)
    0160:trace:crypt:RSAENH_CPHashData (hProv=0000000a, hHash=0000000d, pbData=0161B760, dwDataLen=5, dwFlags=00000000)

20. 签名操作失败，调用RSAENH_CPHashData函数，pbSignature=00000000，只获取签名长度，没有获取实际签名
    0160:trace:crypt:CryptSignHashW (0x389c2e0, 3, (null), 00000000, 00000000, 0316BE64)
    0160:trace:crypt:RSAENH_CPSignHash (hProv=0000000a, hHash=0000000d, dwKeySpec=00000003, …)
    调用签名函数

21. RSAENH_CPHashData函数主要是通过RSAENH_CPGetUserKey获取密钥，这个函数就失败了，RSAENH_CPGetUserKey函数实现逻辑只处理了AT_KEYEXCHANGE，AT_SIGNATURE，但是传入了dwKeySpec=00000003导致返回为空

    switch (dwKeySpec)
        {
            case AT_KEYEXCHANGE:
                copy_handle(&handle_table, pKeyContainer->hKeyExchangeKeyPair, RSAENH_MAGIC_KEY,
                            phUserKey);
                break;

            case AT_SIGNATURE:
                copy_handle(&handle_table, pKeyContainer->hSignatureKeyPair, RSAENH_MAGIC_KEY,
                            phUserKey);
                break;
            default:
                *phUserKey = (HCRYPTKEY)INVALID_HANDLE_VALUE;
        }

22. 00000003 是 AT_KEYEXCHANGE (1) + AT_SIGNATURE (2) 的组合值，增加case AT_BOTH:解决该问题，代码如下：

    case AT_BOTH:
        if (pKeyContainer->hSignatureKeyPair != (HCRYPTKEY)INVALID_HANDLE_VALUE)
        {
            copy_handle(&handle_table, pKeyContainer->hSignatureKeyPair, RSAENH_MAGIC_KEY,
                        phUserKey);
        }
        else if (pKeyContainer->hKeyExchangeKeyPair != (HCRYPTKEY)INVALID_HANDLE_VALUE)
        {
            copy_handle(&handle_table, pKeyContainer->hKeyExchangeKeyPair, RSAENH_MAGIC_KEY,
                        phUserKey);
        }
        else
        {
            *phUserKey = (HCRYPTKEY)INVALID_HANDLE_VALUE;
        }

处理wine下导入两个pfx只能显示一个问题

1. 根据上图发现我在ie中导入了两个pfx证书，但是wine下用activeX调用显示时只看见了一个，如下：

2. 开启file的日志通道，发现在ie的activeX插件运行时会日志重定向至iexplore.log，内容如下，只遍历了一个证书：

   [INFO] [P0032] [T0540] [2026-01-27 16:36:27:128] [JITDeviceManager.cpp(3508)]: 证书发生变化，广播>证书1张。
   [INFO] [P0032] [T0540] [2026-01-27 16:36:27:128] [JITDeviceManager.cpp(3025)]: CLTPLT No.1 JITCertSN[证书[0DDE372A]], SubjectCN[FCMS超级管理员], SubjectDN[CN=FCMS超级管理员, S=62, O=01, O=MOF, C=CN], IssuerCN[Private Certificate Authority Of MOF], IssuerDN[CN=Private Certificate Authority Of MOF, O=MOF, C=CN], IssuerReverseDN[C=CN, O=MOF, CN=Private Certificate Authority Of MOF], SerialNumber[58E15893949F8E2F], EffectiveInfo[03/14/2023], ExpiredInfo[03/11/2033], AsymmType[RSA], HashALg[SHA1], KeySpec[签名]，KeyUsage[000000C8]，StoreName[MY], ContainerName[mecry], DeviceName[CSP],LibName[], Version[1], KeyType[CSP]

   [ERROR] [P0032] [T0540] [2026-01-27 16:36:27:675] [JCPCSPContainer.cpp(125)]: [ExportCertificate][CSP_STANDARD] 导出证书失败 错误码: 0xE000000E

3. 将window下的certutil.exe模块和依赖拷贝至目录中，获取当前容器下的证书内容如下：

   my "个人的"
   (null)
   (null) 66dc052e91a6fb2a
   CN=Private Certificate Authority Of MOF, O=MOF, C=CN
   2023/3/14 15:14
   2033/3/11 15:14
   CN=FCMS系统管理员, S=62, O=01, O=MOF, C=CN
   (null)
   (null) eec56c95d5a99dc4e06fe92225387507c2b30061
   (null)
   CN=FCMS超级管理员, S=62, O=01, O=MOF, C=CN
   (null)
   (null) 2d519ebaeaf9ca73ba2e4c9f7b9c97fac764c9d6
   (null)
   0250:fixme:ncrypt:NCryptIsKeyHandle (0xa307e0): stub
   (null)

4. 可以明显看到有两个证书，从window下该命令进行对比，发现wine下缺少很多内容，但是哈希还是有的

   ================ 证书 0 ================
   序列号: 66dc052e91a6fb2a
   颁发者: CN=Private Certificate Authority Of MOF, O=MOF, C=CN
   NotBefore: 2023/3/14 15:14
   NotAfter: 2033/3/11 15:14
   使用者: CN=FCMS系统管理员, S=62, O=01, O=MOF, C=CN
   非根证书
   证书哈希(sha1): eec56c95d5a99dc4e06fe92225387507c2b30061
   密钥容器 = {81D20652-C659-48FC-B6E2-66B82A1C1881}
   唯一容器名称: 4cd7be763adea5572744a1f99c3a412b_42bec1a3-8aa0-4868-85e3-2b6d81967bcc
   提供程序 = Microsoft Enhanced Cryptographic Provider v1.0
   私钥不能导出
   通过了签名测试

   ================ 证书 1 ================
   序列号: 58e15893949f8e2f
   颁发者: CN=Private Certificate Authority Of MOF, O=MOF, C=CN
   NotBefore: 2023/3/14 15:16
   NotAfter: 2033/3/11 15:16
   使用者: CN=FCMS超级管理员, S=62, O=01, O=MOF, C=CN
   非根证书
   证书哈希(sha1): 2d519ebaeaf9ca73ba2e4c9f7b9c97fac764c9d6
   密钥容器 = 618B9599-FAAC-4990-971D-9357AF422ED6
   唯一容器名称: e50ef612cec653f50e591d0cbea64044_42bec1a3-8aa0-4868-85e3-2b6d81967bcc
   提供程序 = Microsoft Enhanced Cryptographic Provider v1.0
   私钥不能导出
   通过了签名测试
   CertUtil: -store 命令成功完成。

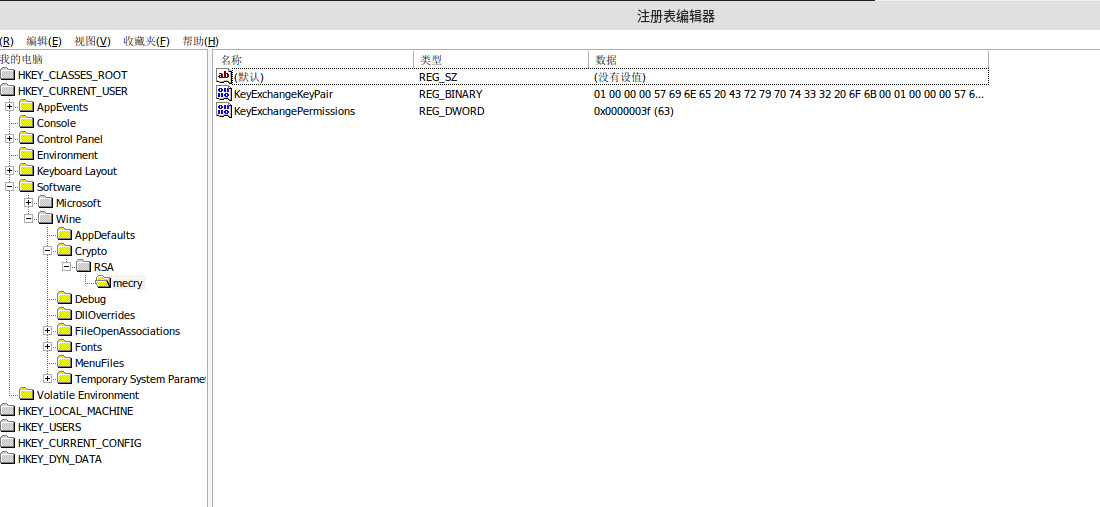

5. 由于wine下是能看见一个证书并非两个证书都无法看见，学习wine下代码，定位导入证书函数流程为import_key->CryptAcquireContextW->RSAENH_CPAcquireContext->new_key_container->create_container_key,在create_container_key函数中发现该函数是通过注册表将证书进行写入读取\Software\Wine\Crypto\RSA，打开wine容器下的注册表只能看到一项，如下：

6. 在pfx的导入/查询函数都是通过CryptAcquireContextW，目前导入的时候默认为null导致两个证书都在默认容器中mecry(当前用户)

• 在RSAENH_CPAcquireContext中的

  if (pszContainer && *pszContainer)
  {
      lstrcpynA(szKeyContainerName, pszContainer, MAX_PATH);
  }
  else
  {
      DWORD dwLen = sizeof(szKeyContainerName);
      if (!GetUserNameA(szKeyContainerName, &dwLen)) return FALSE;
  }

7. 目前问题比较清晰，需要增加每个证书对应的容器即可，将每个容器进行区分，增加代码如下

   generate_name_from_pfx(pfx->pbData, pfx->cbData,
                                   container_name, ARRAY_SIZE(container_name));

   prov = import_key( data, container_name, flags );

总体解决方案总结

1. 需要在cryptui模块中增加pfx导入密码输入地方，并且将pfx进行导入
2. 需要在获取密钥的地方增加支持该控件的参数
3. 需要对每个证书生成一个唯一的容器标识，防止插件找不到证书

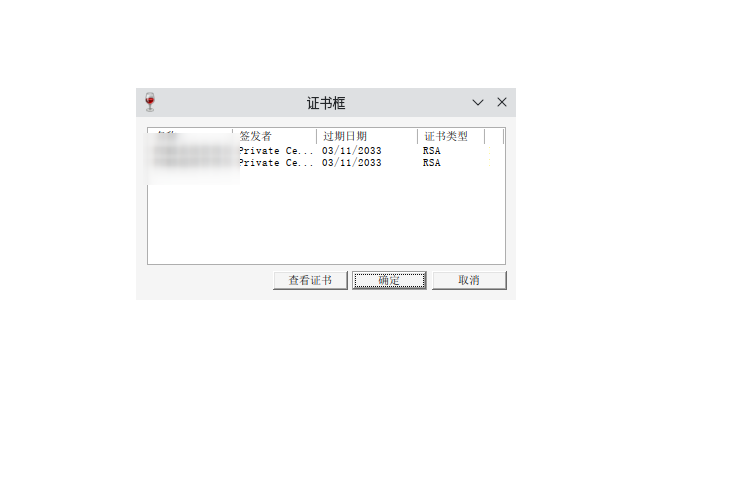

效果展示
