呼叫器窗口问题分析

问题概述

呼叫器在nfs系统中启动后，在菜单栏无图标显示，但窗口正常显示，用户在最小化窗口时无法找到窗口再启动

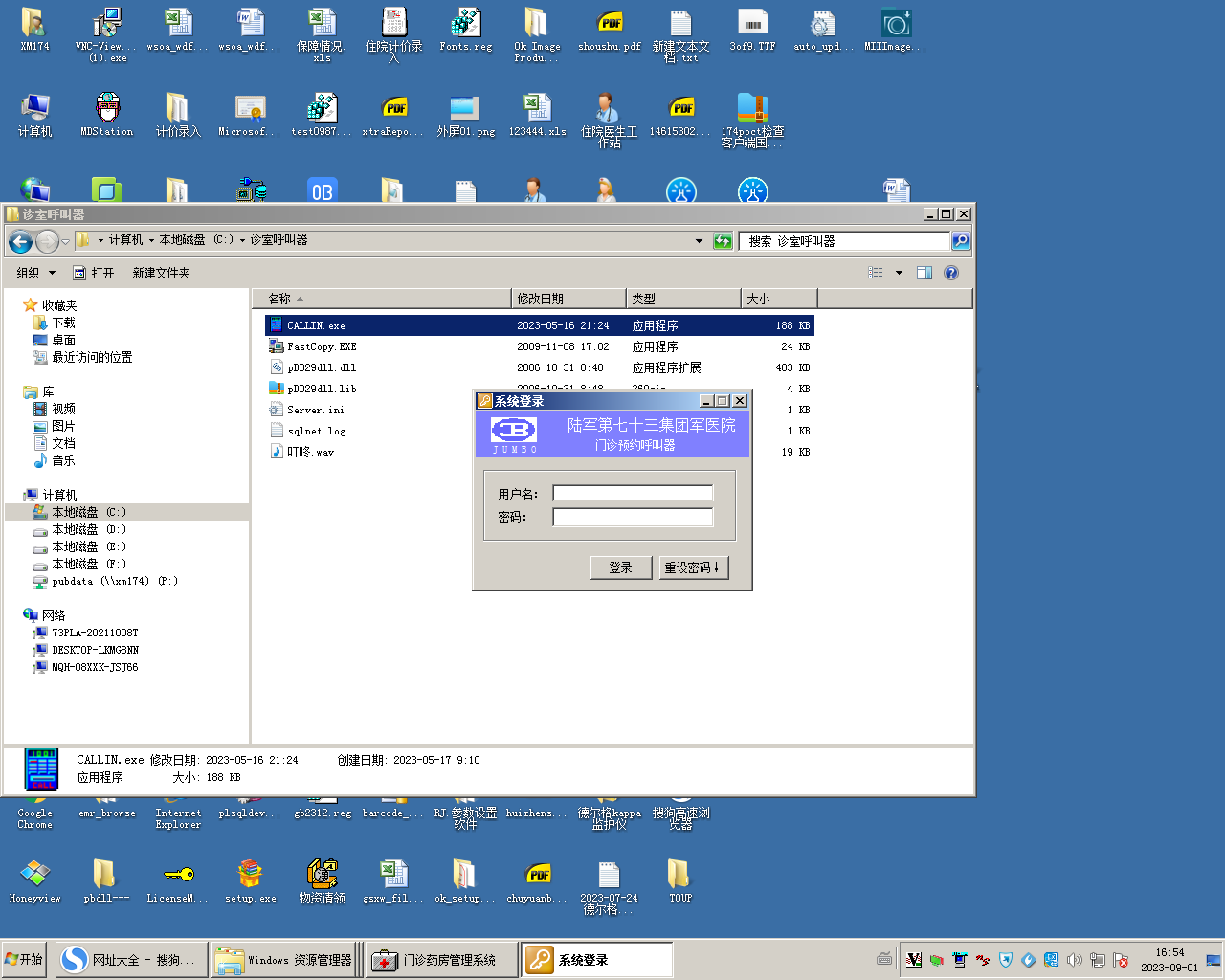

正常现象如下图：

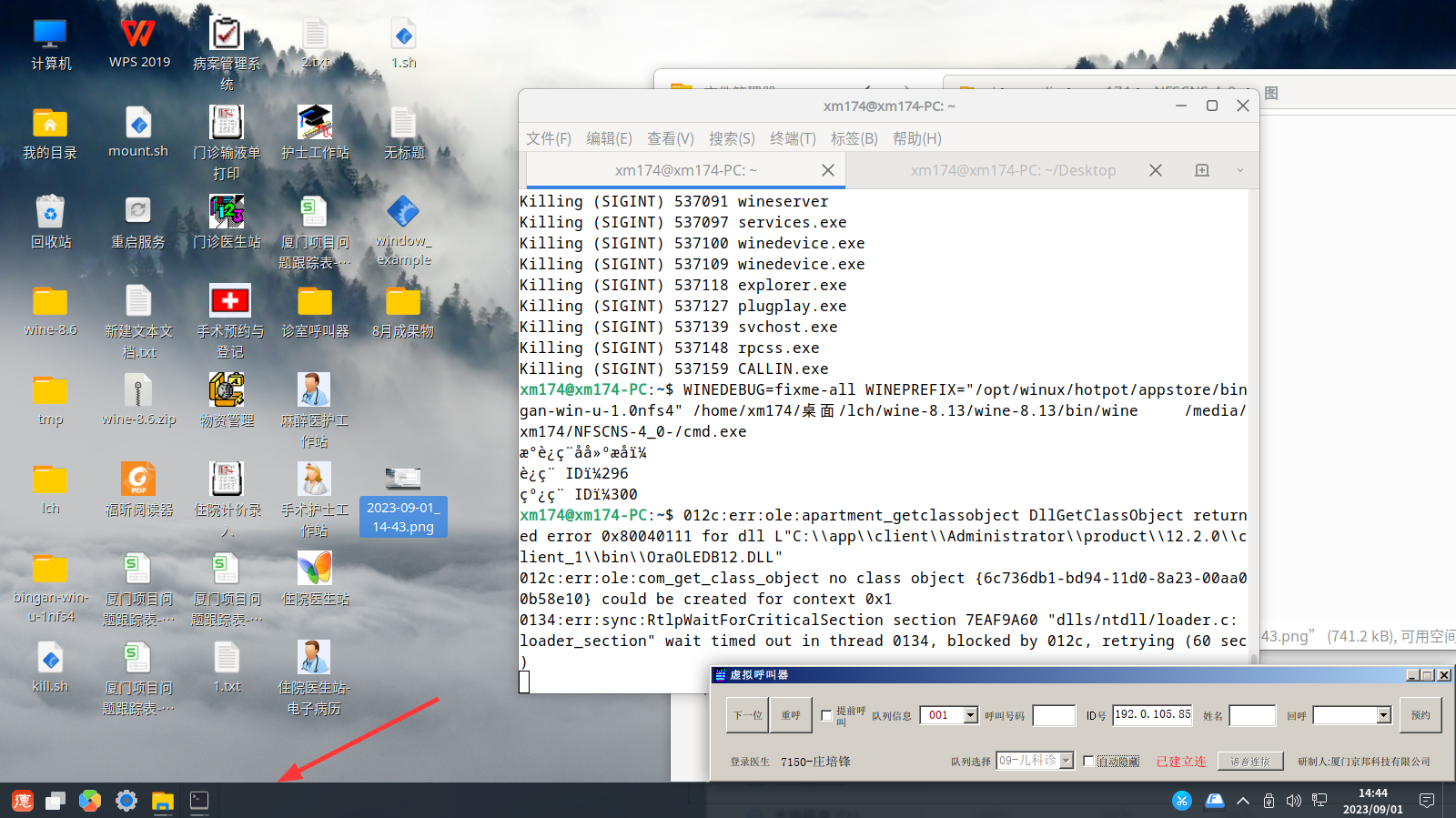

异常现象如下图：

经验证问题复现环境为：

软件环境：amd架构，nfs-5.0-G212p版本

硬件环境：需要amd架构处理器

wine版本：上游wine-8.6

问题分析

观察现象，根据曾经的mfc，x11编程经验来看，该类问题的出现有两种可能的原因：
- 猜测1：在linux下怀疑启动窗口存在隐藏图标属性
- 猜测2：是在创建菜单栏时，加载rc的api在wine下不支持或者存在bug
- 猜测3：在nfs系统下，任务栏加载这个进程时图标显示失败

分析验证

猜测1：

介绍两个观察x窗口的工具,xprop与xwininfo

 - xwininfo：列出窗口的基本几何信息和状态，简单用法是在终端里面执行命令 `xwininfo` 之后， 此时系统鼠标光标被 `xwininfo` 捕获，光标变成十字星形状，移动鼠标点击要查看的窗口的任意区域，执行`xwininfo`的终端输出了该窗口的这些 X11 属性.
 - 列出窗口的全部X11属性，简单用法是在终端里面执行命令 `xprop` 之后， 此时系统鼠标光标被 `xprop` 捕获，光标变成十字星形状，移动鼠标点击要查看的窗口的任意区域，执行`xprop`的终端输出了该窗口的所有 X11 属性.

通过xwininfo获取窗口id，再通过xprop -id _NET_WM_STATE | grep “_NET_WM_STATE_SKIP_TASKBAR”，判断呼叫器窗口未设置隐藏菜单栏窗口属性

猜测2：

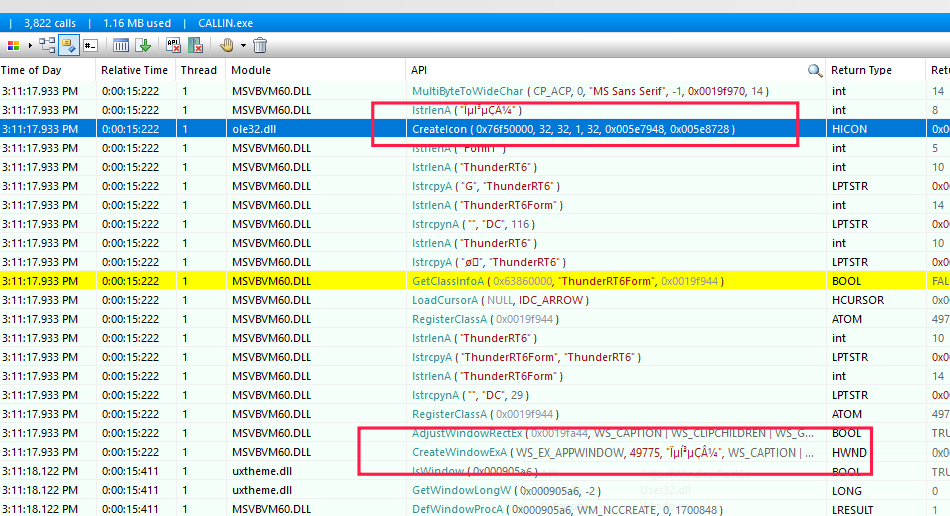

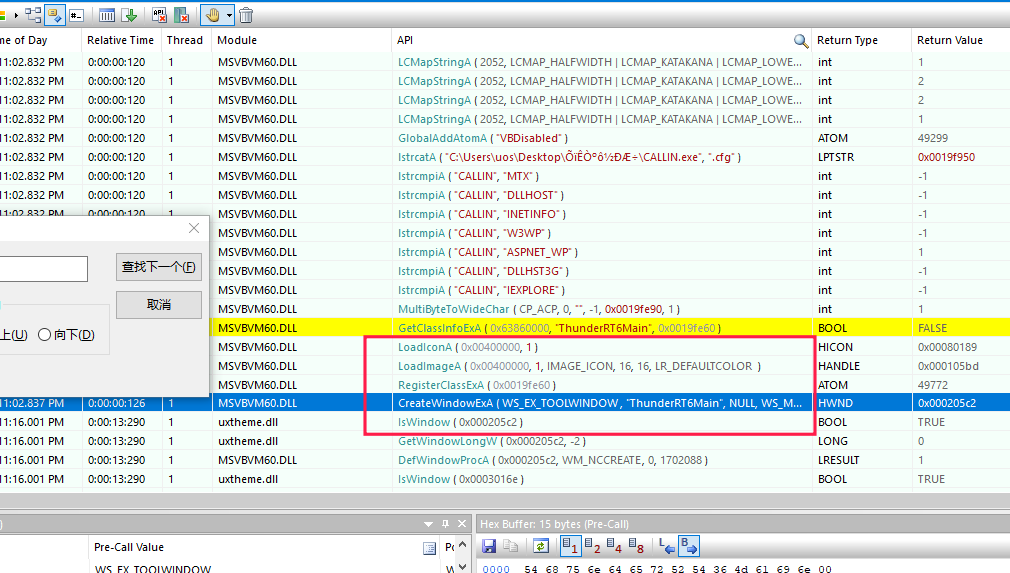

开启api monitor监控，按照问题在nfs上复现的步骤在windows上操作呼叫器，关注loadicon，loadimge，createicon,等关于hfont创建加载的函数，发现有两个创建有icon资源加载

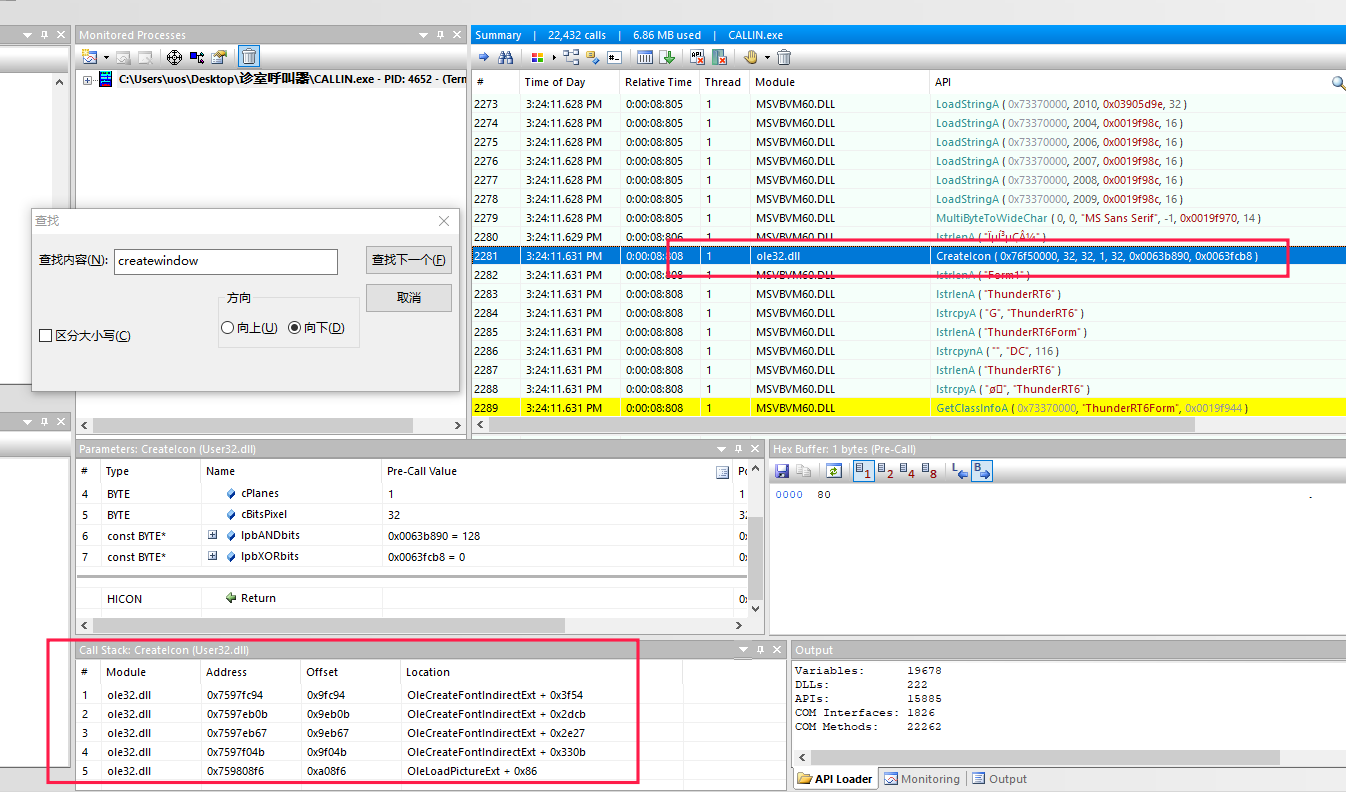

发现存在两个窗口都有icon资源加载，通过spy++确定目标创建句柄，通过api monitor或者od观察句柄创建后的函数，发现窗口调用ole.dll的OleLoadPictureExt函数加载资源并在createwindow下进行赋值。

本地实现简单demo，加载图片资源然后创建窗口进行赋值，如下（/呼叫器/code/demo.c）：

// 加载图像并设置为窗口图标
HICON LoadAndSetWindowIcon()
{
    CoInitialize(NULL);
    // 假设pStream已经被初始化并包含了图片数据
    IStream *pStream = ReadImageToLPSTREAM();
    // 图片的宽度和高度（设为0表示使用默认的图片尺寸）
    LONG width = 0;
    LONG height = 0;
    // 是否保持图片的比例
    BOOL keepAspectRatio = TRUE;

    // 加载图片
    IPicture *pPicture = NULL;
    HRESULT hr = OleLoadPictureEx(pStream, 0, FALSE, IID_IMyInterface, 0, 0, 0, (void **)&pPicture);
    if (SUCCEEDED(hr))
    {
        // 获取图标句柄
        HICON hIcon = NULL;
        pPicture->get_Handle((OLE_HANDLE*)&hIcon);
        return hIcon;
        // 设置窗口类的图标
    }
}

发现图标显示正常显示，日志也与呼叫器窗口创建保持一致

猜测3：

菜单栏图标显示简介：菜单栏在对系统来说也是一个进程，每个进程在菜单栏进行显示需要进程提供窗口类型，窗口消息，窗口图标等，同样菜单栏移除显示也会遵循某种规则

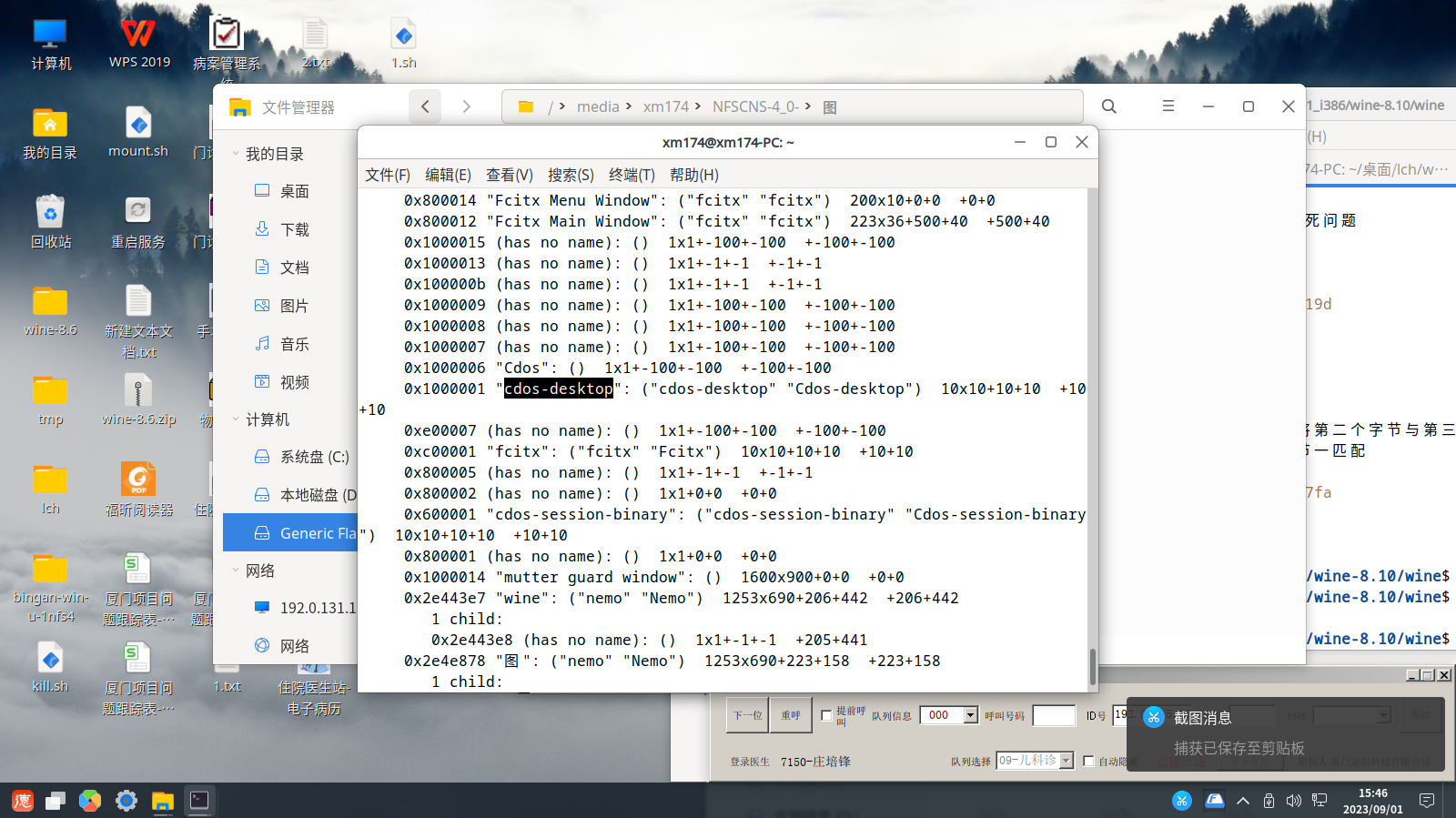

通过猜测1中的xwininfo的xwininfo -tree -root命令获取到系统菜单栏的进程是cods-desktop
cdos是Cromemco 推出的一种类似 CP/M 的操作系统，猜测方德是桌面系统是沿用cdos系统源码，但菜单栏属于深度diy的代码，上游开源代码可能与nfs相差比较大，所以暂未考虑查看上游代码进行排查问题
cdos-desktop --help发现增加参数可以输出日志，编写脚本将日志输出至终端
1
2
3
4
#/bin/sh
export GTK_DEBUG=all
killall cdos-desktop
cdos-desktop -b

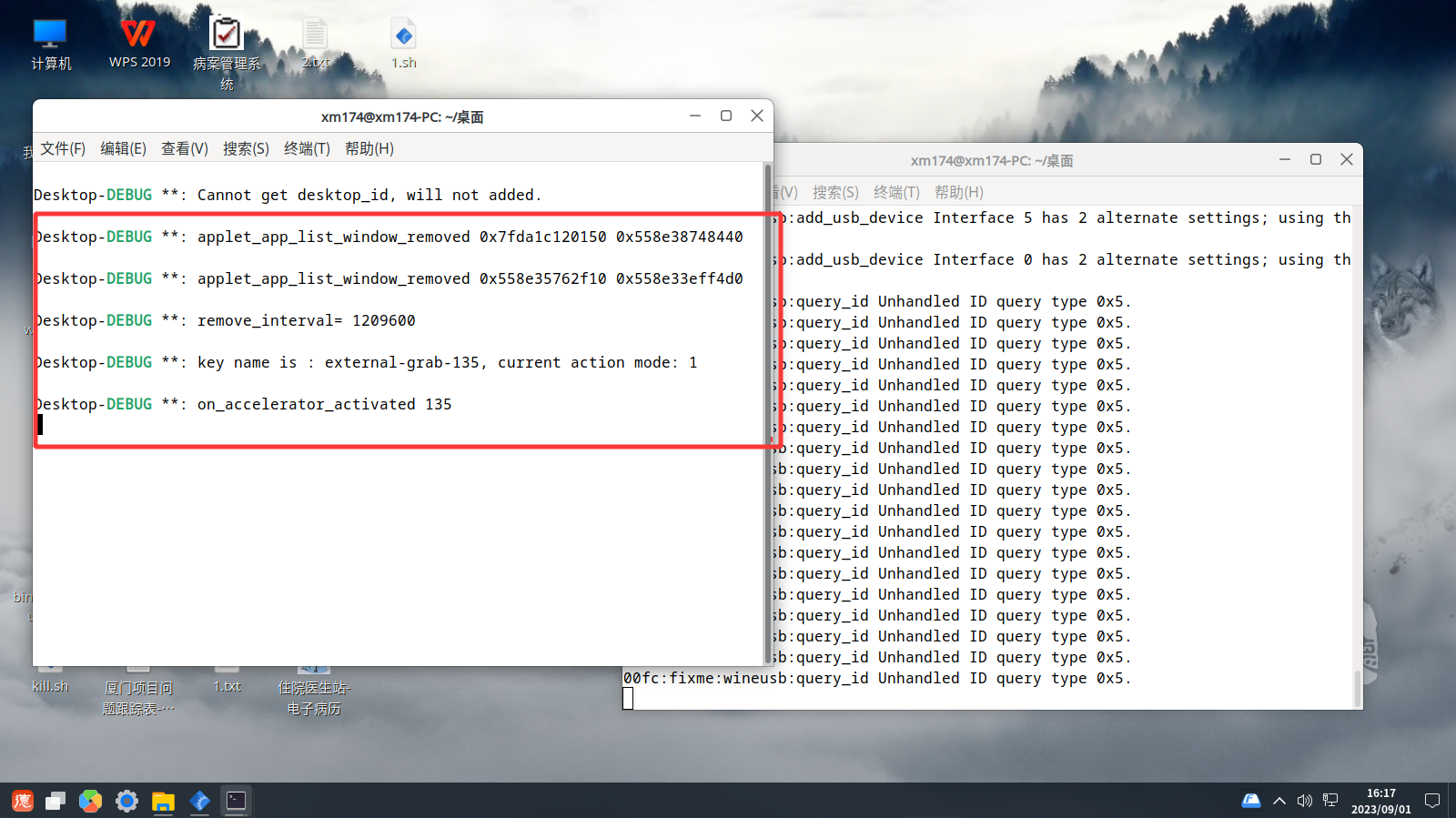

运行程序捕捉日志，发现呼叫器启动后菜单栏将其进行移除

通过猜测2中的源码观察，大致可以理清呼叫器窗口创建流程，创建父窗口->创建子窗口->隐藏父窗口，编写demo进行验证，demo较简单（/呼叫器/code/win.c）

hwndParent = CreateWindowEx(0, parentClassName, "Parent", WS_OVERLAPPEDWINDOW, CW_USEDEFAULT, CW_USEDEFAULT, 800, 800, NULL, NULL, hInstance, NULL);
ShowWindow(hwndParent, nCmdShow);
UpdateWindow(hwndParent);

// 创建子窗口
hwndChild = CreateWindowEx(0, childClassName, "child", WS_OVERLAPPEDWINDOW, 200, 200, 200, 150, hwndParent, NULL, hInstance, NULL);
ShowWindow(hwndParent, SW_HIDE);
ShowWindow(hwndChild, nCmdShow);
UpdateWindow(hwndChild);

在nfs系统上进行验证，发现同样菜单栏下无法显示图标

分析结论

通过上述分析与验证代码，可以初步猜测在nfs系统上使用wine创建子窗口与父窗口时隐藏父窗口，会使cdos-desktop程序将进程任务栏图标进行移除。在nfs验证后，将同样wine代码与测试代码在deepin进行验证，未发现异常问题，图标正常显示。

解决方案

方案1：与系统组沟通修改cdos-desktop的bug（时间较长，暂不考虑）

方案2：修改父窗口属性，在父窗口被移除时的窗口属性中，不增加_NET_WM_STATE_SKIP_TASKBAR代码如下

@@ -1059,6 +1059,9 @@ void update_net_wm_states( struct x11drv_win_data *data )
             if (!(new_state & (1 << i))) continue;
             TRACE( "setting wm state %u for unmapped window %p/%lx\n",
                    i, data->hwnd, data->whole_window );
+	    if(i == NET_WM_STATE_SKIP_TASKBAR) {
+		    continue;
+	    }
             atoms[count++] = X11DRV_Atoms[net_wm_state_atoms[i] - FIRST_XATOM];
             if (net_wm_state_atoms[i] == XATOM__NET_WM_STATE_MAXIMIZED_VERT)
                 atoms[count++] = x11drv_atom(_NET_WM_STATE_MAXIMIZED_HORZ);

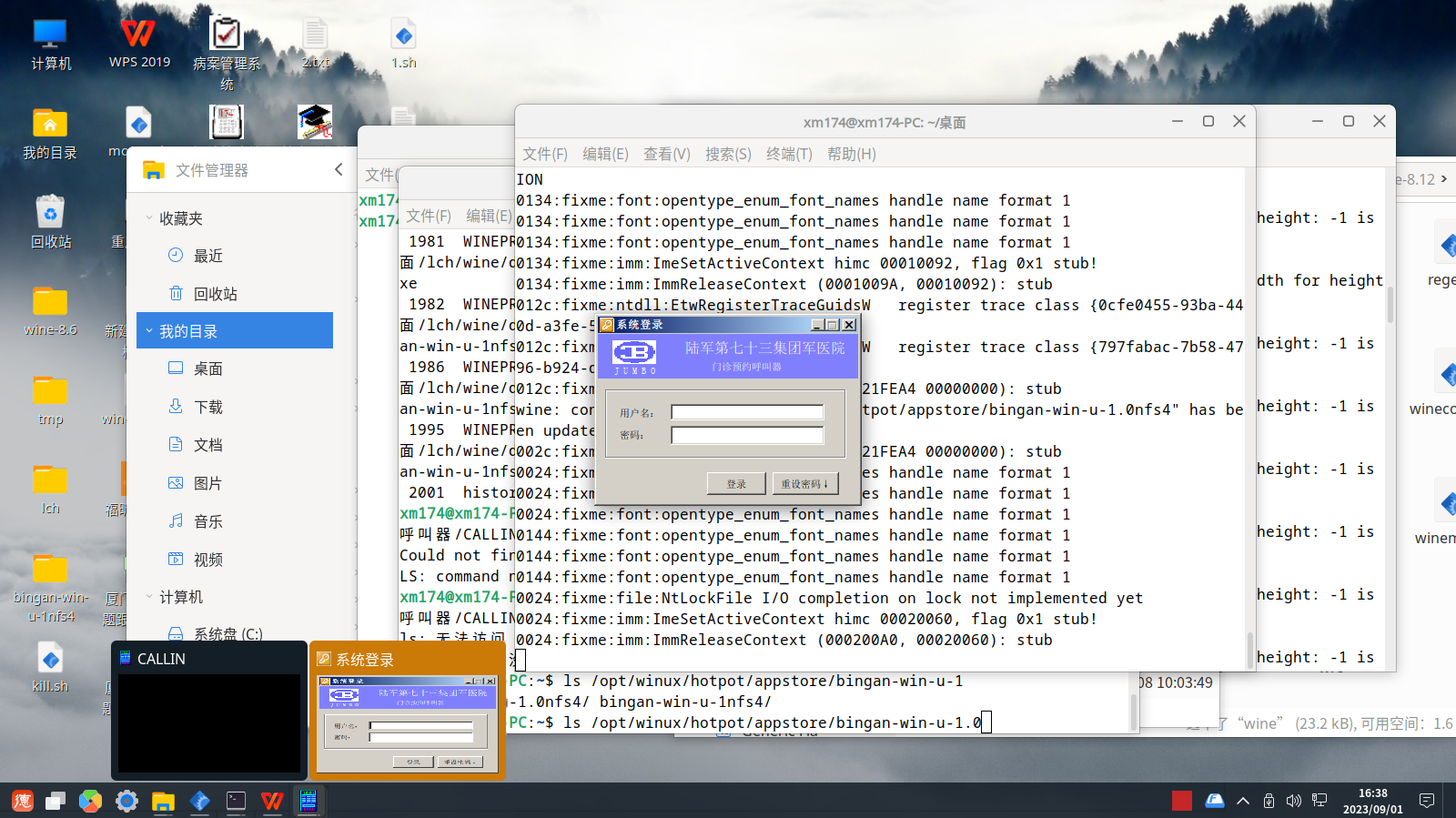

修改后效果如下：

小结

一个问题产生后，可以先看看问题现象，找到产生问题的操作规律，从操作上可以大胆推测问题出现的可能出现的几种原因，然后再通过测试用例或者其它手段一一排除。同样的功能，代码实现的方法有多种，写测试用例前，可以网上查看下实现一个功能比较常见的几种手法，这样可以缩小apimonitor监控的过滤范围。结合apimonitor调用的接口，再写测试用例就可以比较准确的复现问题。
