【Linux技术分享】wine-无法打开视频驱动设置弹窗根因分析

发表于 更新于 分类于

wine-无法打开视频驱动设置弹窗根因分析

问题现象

用户在使用摄像头捕捉软件时，windows下点击属性设置button时，可以弹出关于设置当前使用摄像头属性窗口，在wine下点击无响应，在windows显示弹窗如下：

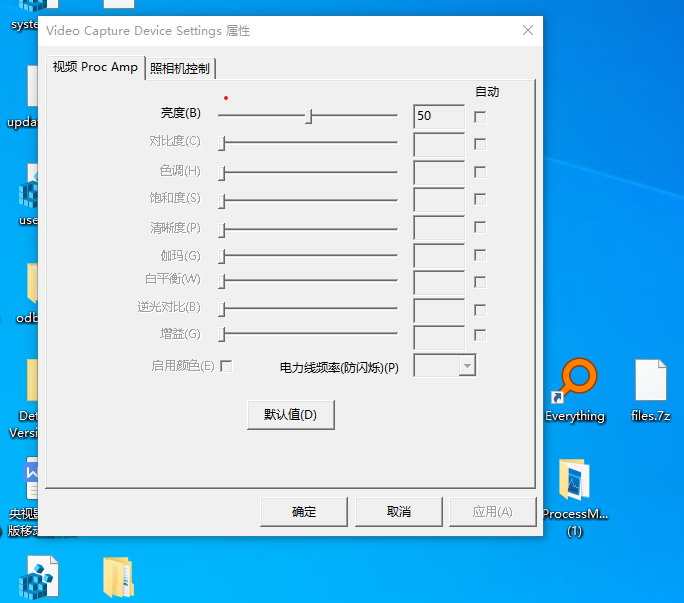

图1
经测试在不同摄像头插入时，弹出窗口界面展示不同。

问题定位

  1. 使用spy++分析窗口组成，发现组成窗口都是由windows api绘制

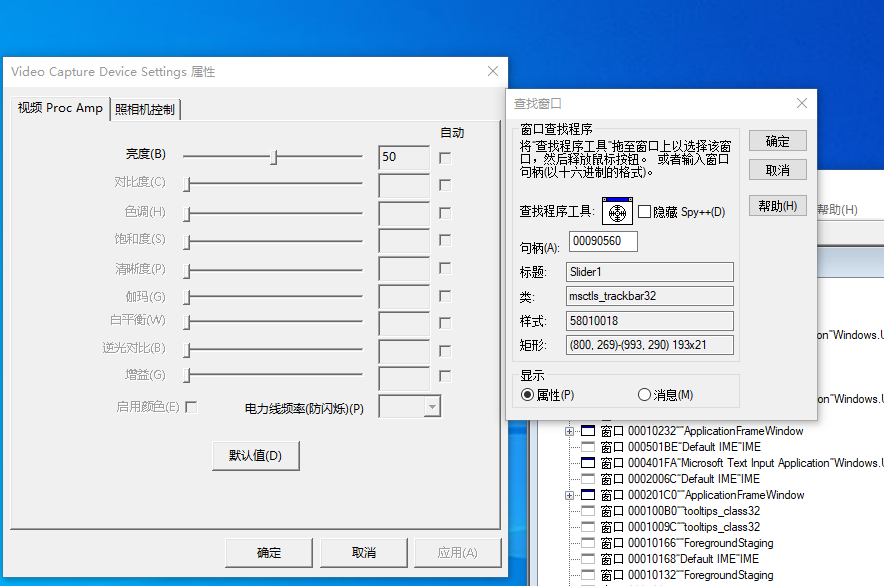

    图2
  2. 通过google搜图，发现此窗口为通用窗口，在obs等摄像头捕捉软件都存在。

根据以上确定此窗口非当前软件绘制，为windows的提供的摄像头设置窗口。

问题分析

  1. 根据问题定位，发现设置属性窗口为windows提供。通过google可以了解windows视频录制框架大致为Windows Media Foundation（WMF）与DirectShow，在wine中通过模块开启发现应用通过DirectShow框架捕捉视频

    • DirectShow：DirectShow 是一种基于 COM 的框架，可用于创建和管理音频和视频流。它提供了一组可编程的组件，称为过滤器，用于捕获、压缩、转换和渲染音频和视频流。应用程序可以使用 DirectShow 来捕获和编码视频，然后将其保存为文件或流式传输到网络。

  2. 查询msdn，了解DirectShow属性页弹出基本原理，编写demo（demo代码见文件夹demo），发现弹出界面与应用弹出设置界面一致

    • 属性页原理：DirectShow滤镜是一个COM对象，因此它实现了IUnknown接口，包括QueryInterface方法。在DirectShow中，每个滤镜都可以实现不同的接口来提供不同的功能，例如播放音频和视频、录制视频、捕获窗口等等。为了获取滤镜支持的特定接口，您可以使用滤镜对象的QueryInterface方法，并提供要获取的接口的IID（接口标识符）。ISpecifyPropertyPages接口是DirectShow中用于获取滤镜属性页的接口之一。当您调用pFilter->QueryInterface(IID_ISpecifyPropertyPages, (void**)&pSpecPropPages)函数时，DirectShow会检查该滤镜是否支持ISpecifyPropertyPages接口。如果滤镜支持该接口，则DirectShow会返回S_OK，并将ISpecifyPropertyPages接口的指针存储在pSpecPropPages变量中。

      1
      2
      3
      4
      5
      hr = pBaseFilter->QueryInterface(IID_ISpecifyPropertyPages, (void**)&pSpecPropPages);
          if (SUCCEEDED(hr)) {
          hr = pSpecPropPages->GetPages(pCaGUID);
          pSpecPropPages->Release();
      }
  1. 将windows的demo移动至wine中进行运行，发现设置弹出未弹出，通过日志观察，发现运行至vfw_capture_query_interface函数中获取com接口时，返回E_NOINTERFACE

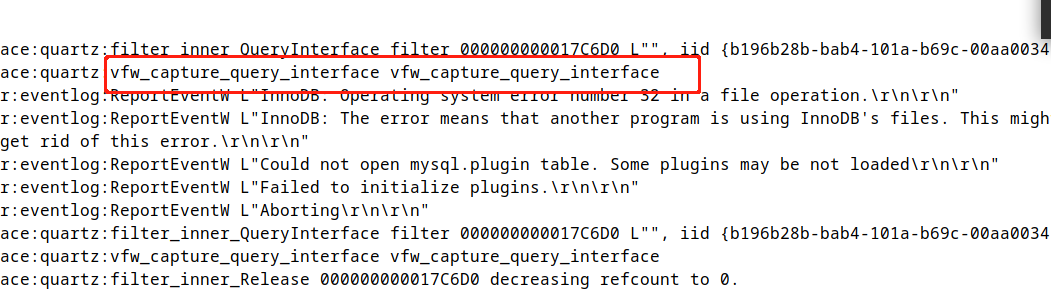

    图3

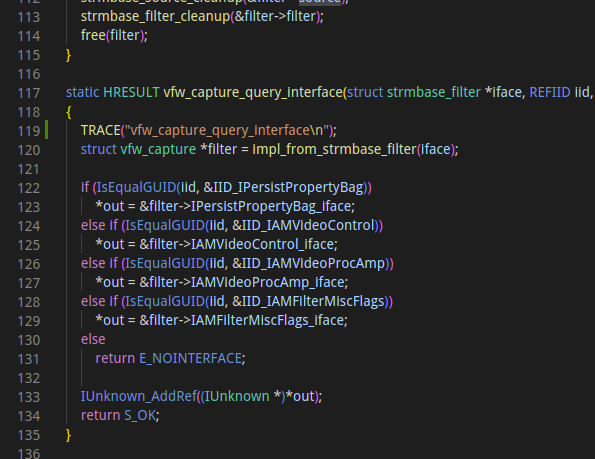

    图4

总结

wine未实现IID_ISpecifyPropertyPages接口，导致点击设置属性button无响应。窗口显示流程可以大致为 用户点击属性设置窗口->windows获取驱动可设置参数->根据参数组成设置界面->显示至用户。目前wine在windows获取驱动可设置参数步骤中未实现。

解决方案

方案1：调研windows获取驱动可设置参数接口如何实现，在wine中进行代码补充
优点：彻底解决窗口无法弹出问题，可对wine的DirectShow有较大的技术积累
缺点：耗时较长，需要调研问题较多，要把windows关于DirectShow驱动设置流程与linux摄像头驱动设置流程进行分析，再结合wine代码对其进行补充。

方案2：与开发厂商进行沟通，在程序启动时，提供默认设置，设置属性窗口可不弹出也可使用软件。
优点：可快速有效解决厂商问题。
缺点：在wine中根据图4代码，只能设置基础项，可能无法满足用户设置并且此方案为临时方案不通用。。
